tliwości. W celu weryfikacji sygnału nale-

ży podłączyć sondy pomiarowe do pinu

sygnału i masy sygnału. Po włączeniu

zapłonu na oscyloskopie pojawia się sy-

gnał prostokątny, którego częstotliwość

waha się od 1 kHz do 15 kHz (ilustracje

4 i 5). W przypadku czujników MAF o ni-

skich częstotliwościach od 1 do 2 kHz

przy otwarciu przepustnicy wartości czę-

stotliwości muszą wzrosnąć (ilustracja 6),

zaś dla czujników MAF o wysokich czę-

stotliwościach (przy prędkości biegu ja-

łowego na poziomie 5–15 kHz) często-

tliwość powinna się zmniejszać wraz ze

wzrostem prędkości obrotowej (ilustracja

7). W przypadku nowszych mierników

masy sygnał prostokątny pomoże nam

także określić temperaturę powietrza do-

lotowego. Sygnał ten oscyluje w zakresie

niskich częstotliwości (ilustracja 8).

Nieprawidłowe wartości

pomiarowe

Gdy wyświetlane są nieprawidłowe war-

tości, plasują się one zazwyczaj poniżej

rzeczywistej masy powietrza. Często ele-

ment czujnikowy jest zanieczyszczony

oparami oleju z odpowietrzenia skrzyni

korbowej lub cząstkami brudu z powodu

złej filtracji powietrza. W przypadku silni-

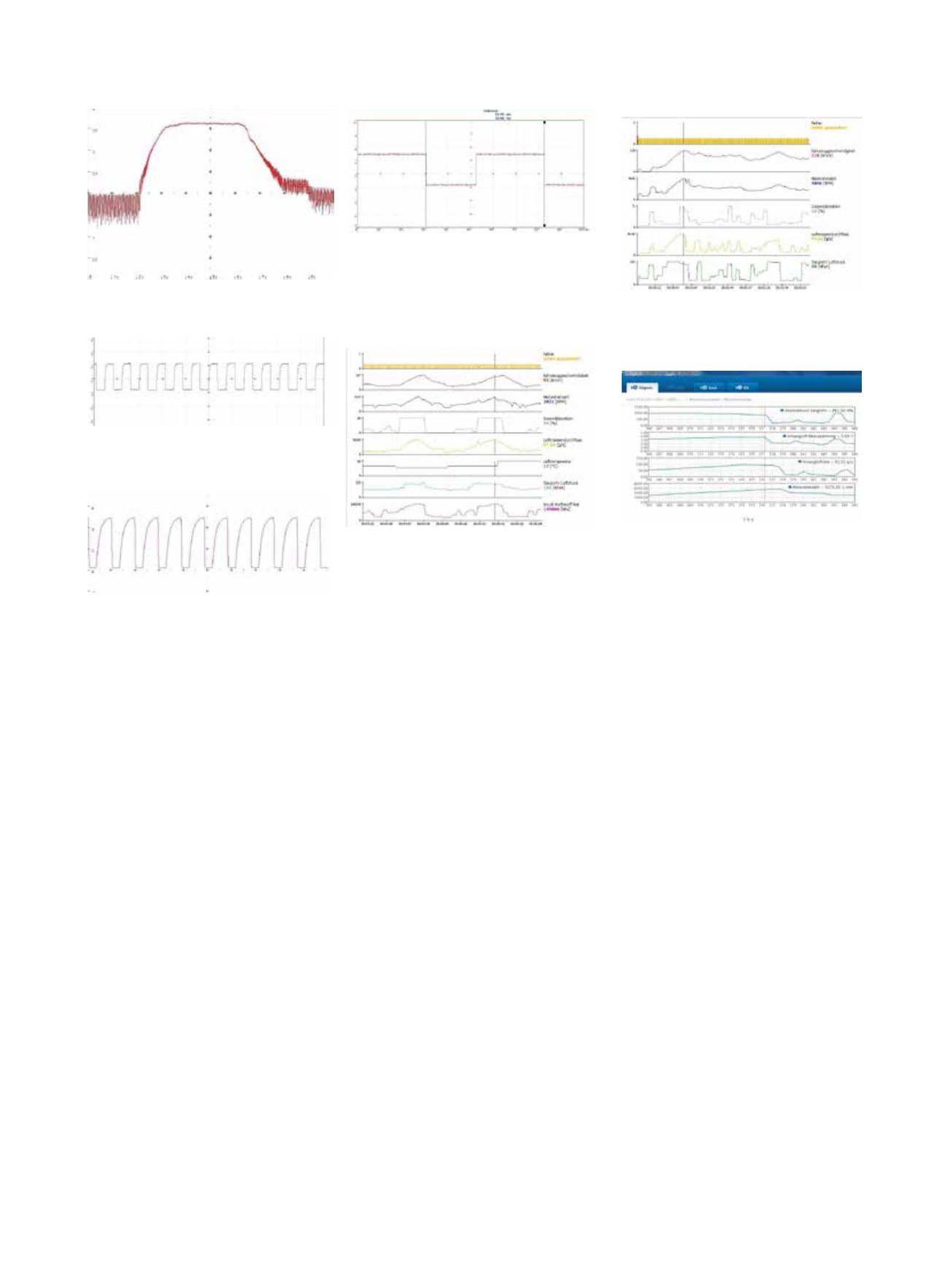

Pulsacja napięcia spowodowana

nierównomiernym dawkowaniem powietrza

w kolektorze dolotowym.

ków benzynowych jednostka sterująca

zmniejsza ilość wtrysku ze względu na

odczytaną nieprawidłową, niską masę po-

wietrza. Silnik zaczyna pracować na zbyt

niskich obrotach, szarpać przy częścio-

wym obciążeniu i nie osiąga pełnej mocy.

W przypadku silników wysokoprężnych

klient skarży się na brak mocy, ponieważ

ECU zmniejsza ilość wtryskiwanego pali-

wa z powodu odczytanej błędnie niskiej

masy powietrza. Wyszukiwanie błędów

jest w tym przypadku trudniejsze, ponie-

waż ECU nie przechowuje historii błędów,

a tylko ostatni błąd występujący w danym

podzespole. W przypadku silników ben-

zynowych często wskazywany jest błąd:

„zbyt uboga mieszanka, osiągnięta gra-

nica lambda”.

Aby zidentyfikować błąd, należy przepro-

wadzić jazdę próbną i zanotować zmierzo-

ne wartości prędkości obrotowej silnika,

masy powietrza i ciśnienia w kolektorze

dolotowym (w przypadku silników turbo).

Należy przyspieszyć pod pełnym obcią-

żeniem na wysokim biegu, aby osiągnąć

maksymalną prędkość silnika. Wartość

masy powietrza w gramach na sekundę

(g/s) dla silników wysokoprężnych powin-

na odpowiadać mocy silnika wskazywanej

w koniach mechanicznych [KM] (ilustra-

Sygnał czujnika MAF niskiej częstotliwości na

biegu jałowym wynosi 2,6 kHz (i wzrasta wraz

ze wzrostem prędkości silnika). Gdy zapłon

jest włączony, częstotliwość wynosi 1,9 kHz.

W przypadku przedstawionym na ilustracji

5 temperatura powietrza wlotowego

jest także opisywana przez sygnał

o charakterystyce prostokątnej. Jego

częstotliwość to tylko 15 Hz. Temperatura

zmienia charakterystykę pracy silnika.

Protokół silnika wysokoprężnego

z czujnikiem MAF bez błędu. Masa

powietrza wynosi 88 g/s przy prędkości

obrotowej mocy maksymalnej.

Silnik ma moc 90 KM.

Protokół silnika benzynowego

z uszkodzonym czujnikiem MAF.

Masa powietrza wynosi tylko 44 g/s.

Silnik ma moc 125 kW.

Po próbie „oczyszczenia” miernika masy

powietrza, mimo zwiększonej wartości

masy powietrza z 44 g/s do 91 g/s

(ilustracja 8), wartość zadana 125 g/s nie

została osiągnięta. Potwierdza to niskie

napięcie sygnału 3,7 V. Czyszczenie

okazuje się nieskuteczne.

Sygnał czujnika wysokiej częstotliwości

MAF przy włączonym zapłonie wynosi

10,4 kHz (i spada do 2,0 kHz wraz ze

wzrostem prędkości obrotowej silnika).

cja 8), a dla silników benzynowych – mo-

cy podanej w kilowatach [kW] (ilustracje

7 i 8). Przedstawione wskazówki mają

charakter ogólny. Bardziej szczegółowe

wartości można znaleźć w dokumentacji

producenta pojazdu.

Uwaga: niska wartość masy powietrza nie

wskazuje wyraźnie wadliwego przepływo-

mierza masowego. Dopiero gdy wszyst-

kie inne systemy po stronie powietrza, tj.

filtr powietrza, recyrkulator spalin, zawór

wirowy, filtr cząstek stałych i turbosprę-

żarka, są w dobrym stanie, można być

pewnym, że czujnik MAF jest przyczyną

usterki. Zanieczyszczony nagarem kolek-

tor dolotowy może również nieznacznie

ograniczać masę powietrza. Czyszcze-

nie brudnego elementu czujnika rzadko

kończy się powodzeniem. Nawet jeśli po

czyszczeniu zostanie zauważona popra-

wa, wartości pomiarowe oferowane przez

nowy czujnik MAF nie zostaną osiągnięte

(ilustracja 9). Tylko wymiana uszkodzone-

go czujnika MAF na nowy przyniesie pełny

sukces. Uwaga: w wielu pojazdach osiągi

silnika mogą nie zostać natychmiast przy-

wrócone. Wymiana czujnika MAF niekiedy

wymaga zresetowania wartości przyuczo-

nych. Jest to możliwe przy użyciu testera

diagnostycznego.
