Marka i model
BMW E36 [Compact, Touring] - R
BMW E46 [Compact, Touring] - R
BMW Z3 - R
Rodzaj części
Zestaw montażowy górnego mocowania KYB:
SM9000
Opis
Podczas prac naprawczych
należy zwrócić szczególną
uwagę na prawidłowe
położenie podkładki
wklęsłej
[3]
oraz podkładki
wypukłej
[5]
w celu
uniknięcia uszkodzenia
zestawu montażowego
górnego mocowania
amortyzatora.
Możliwe konsekwencje
nieprawidłowego montażu
zestawu montażowego
górnego mocowania
amortyzatora SM9000
[4]
:
gumowy element może
zostać wyrwany z elementu
metalowego.

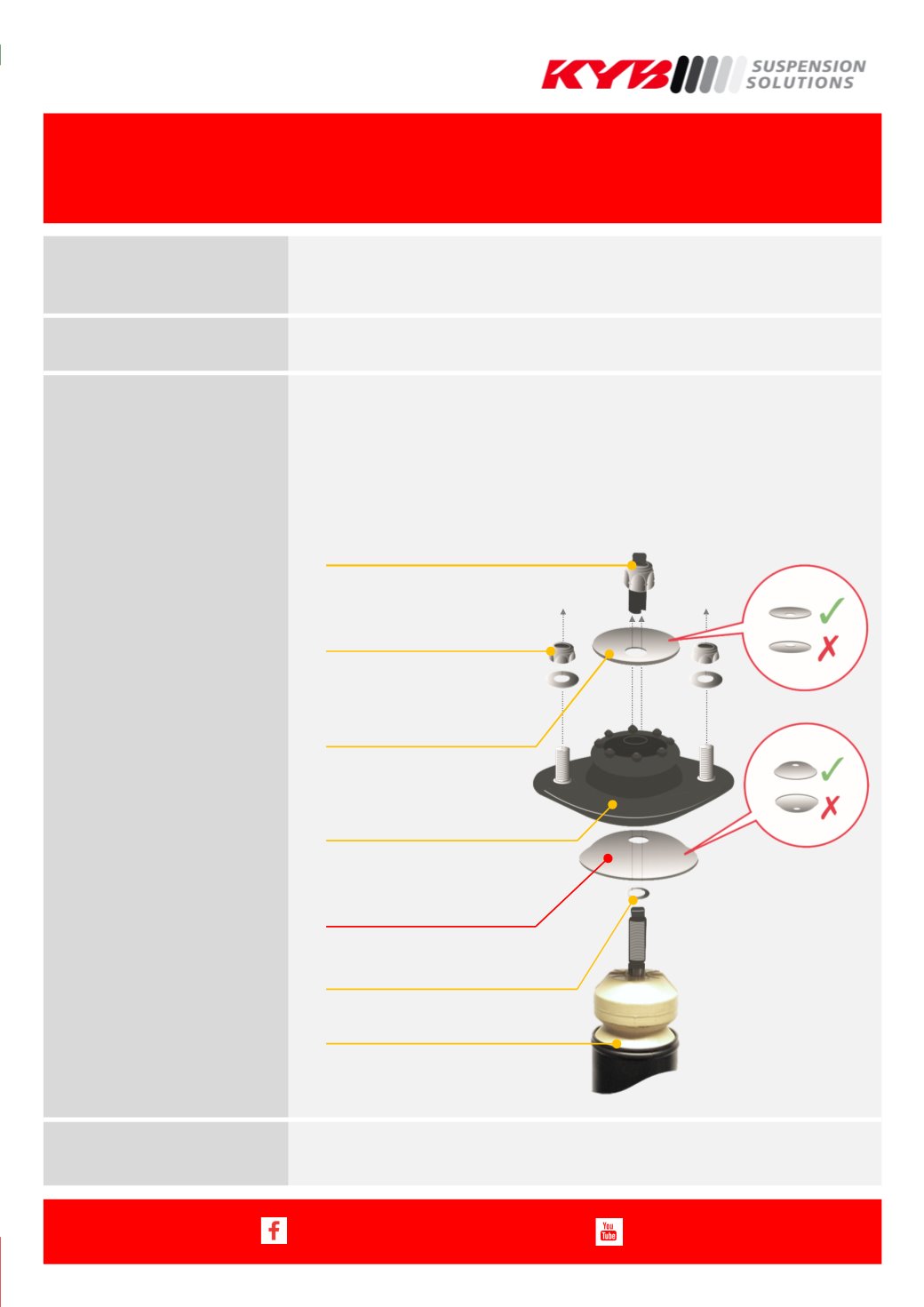

Prawidłowy montaż części zgodnie z poniższym schematem.
Dotyczy amortyzatorów KYB:
BMW E36
:
BMW E46
:
BMW Z3
:
Zalecenia KYB
Podczas wymiany zestawu montażowego górnego mocowania
amortyzatora należy ponownie zastosować część oryginalną
[OEM] - [5]
.
343268, 553192, 343255, 553180, 343352, 553239
343352, 553239
343330
